一. PointCab简介


  • PointCabGmbH是坐落于德国斯图加特市的三维点云软件研发公司。公司致力于提供全方位三维数据处理解决方案。
  • PointCab可实现几乎所有点云数据格式的导入,并可导出被所有常见的CAD系统所支持的数据。
  • 目前PointCab软件分为2个版本、2款插件:PointCab Suite、PointCab 3DPro、PointCab 4Revit、PointCab 4BIMm
独立软件 PointCab Suite PointCab 3DPro
辅助插件 PointCab 4Revit PointCab 4BIMm





二. 技术参数-支持的点云格式

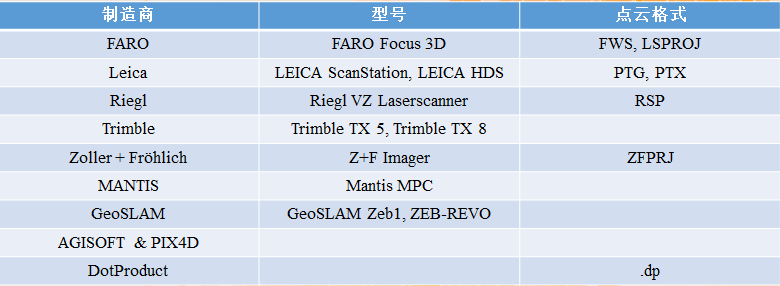

支持如下扫描仪数据格式导入:

  • 支持所有架站式、移动式、手持式、机载式三维点云格式(E57 / LAS / LAZ / XYZ)
  • 支持导入的所有三维点云格式:RCP (Autodesk), LSD(X) (minimalPointCab format), XYZ, LAS, LAZ, E57, FWS, LSPRJ, PTG, PTX, RSP, ZFS, ZFPRJ,PTS, MPC
  • 支持导出的CAD系统格式:DWG,DXF, DAE, X
  • 支持的地理坐标数据格式:COR,XYZ



三. 功能介绍


1. 二维工具集

平剖/纵剖 标注/测量 照片匹配 矢量化
不受限制的生成平面图、剖面的正射影像 测量角度、距离、面积、生成标注等 将高分辨的照片匹配到平/立剖面图上 自动化提取矢量线



平剖/纵剖:

无需将大量点云导入CAD,只需要生成平面或断面图即可。生成平/剖面图之后,原来4GB的点云即可压缩生成4MB左右的dwg格式

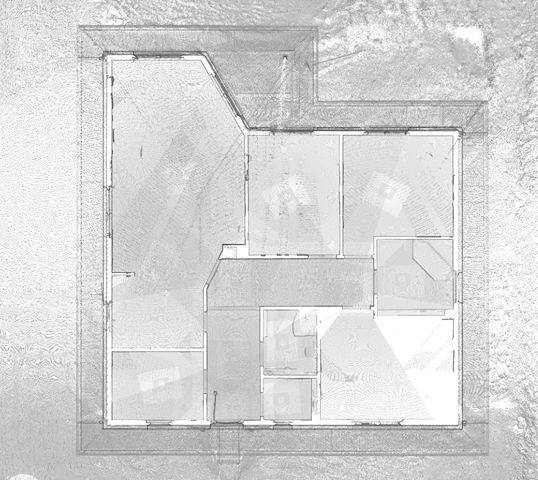

建筑/地形图生成

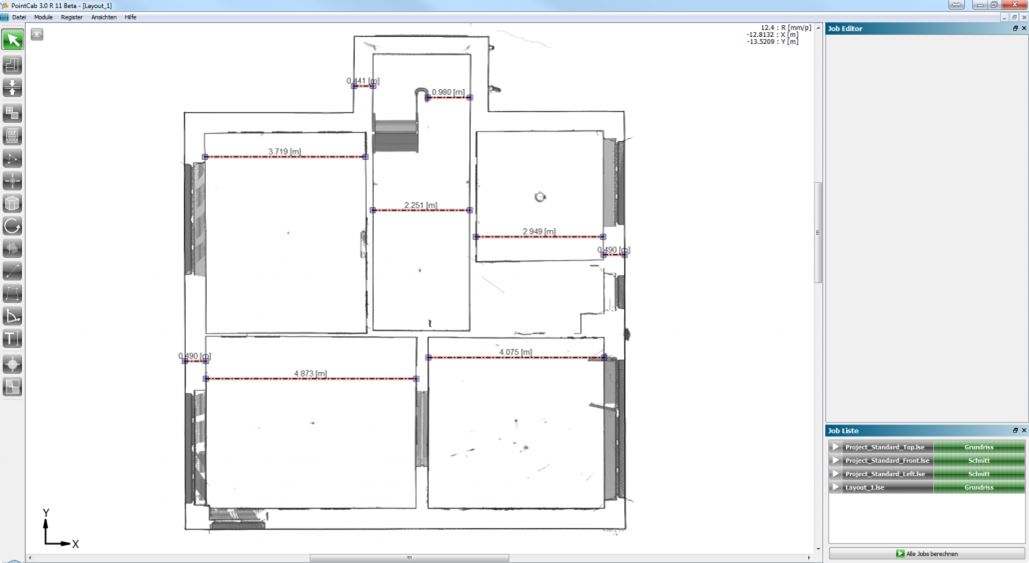

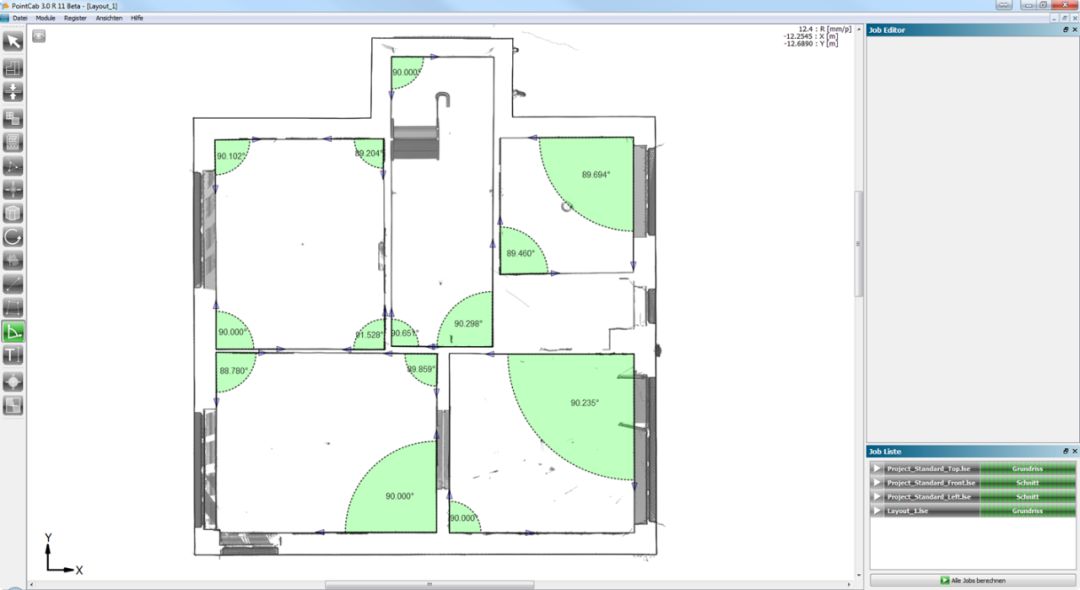

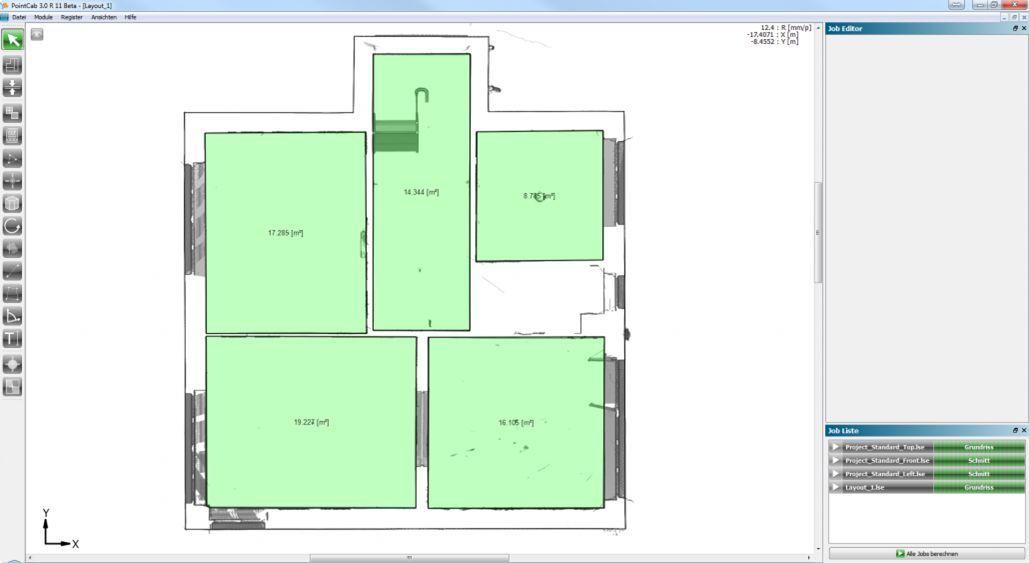

标注/测量:面积测量/距离测量/角度测量



照片匹配:

将高分辨率的照片与建筑的立面进行匹配。适合外形复杂的建筑,通过高清照片来绘制复杂立面的花纹

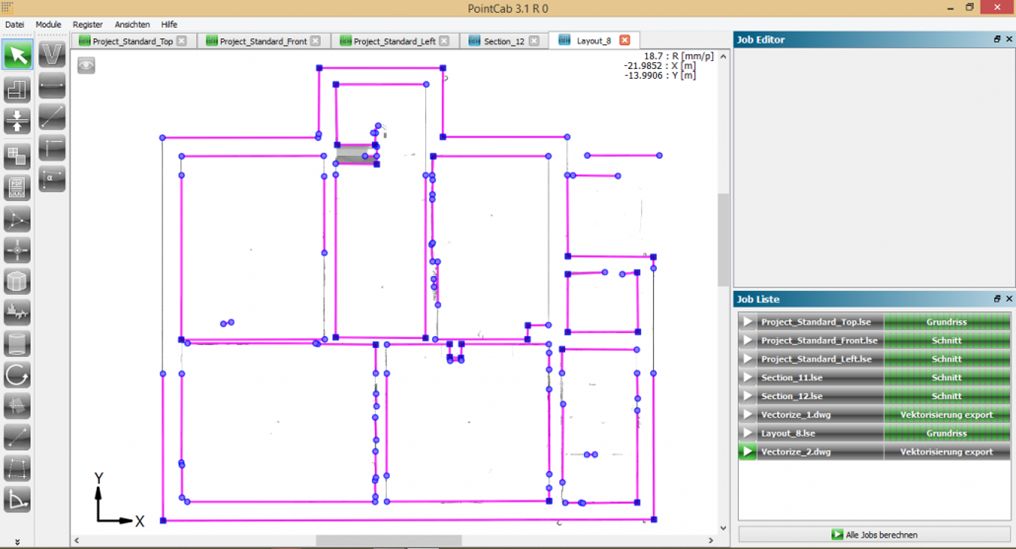

矢量化:

自动提取建筑剖面线、地形断面





2. 三维工具集


三角网建模(DTM) 3D点提取 体积计算 平整度检测 柱形展开 点云导出

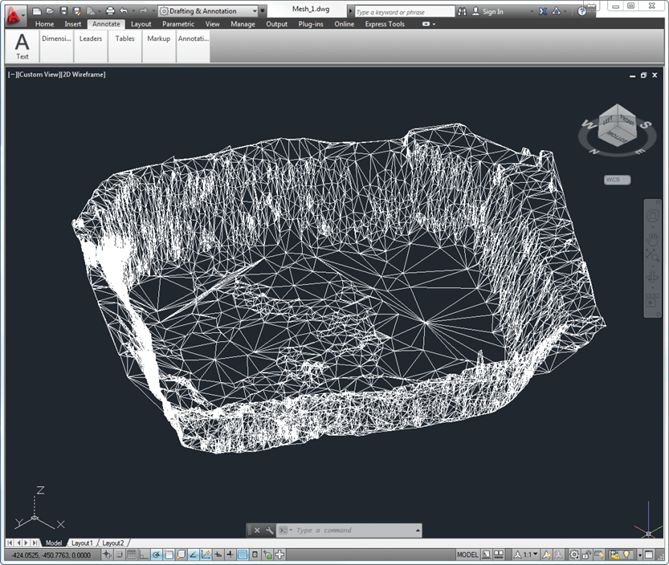

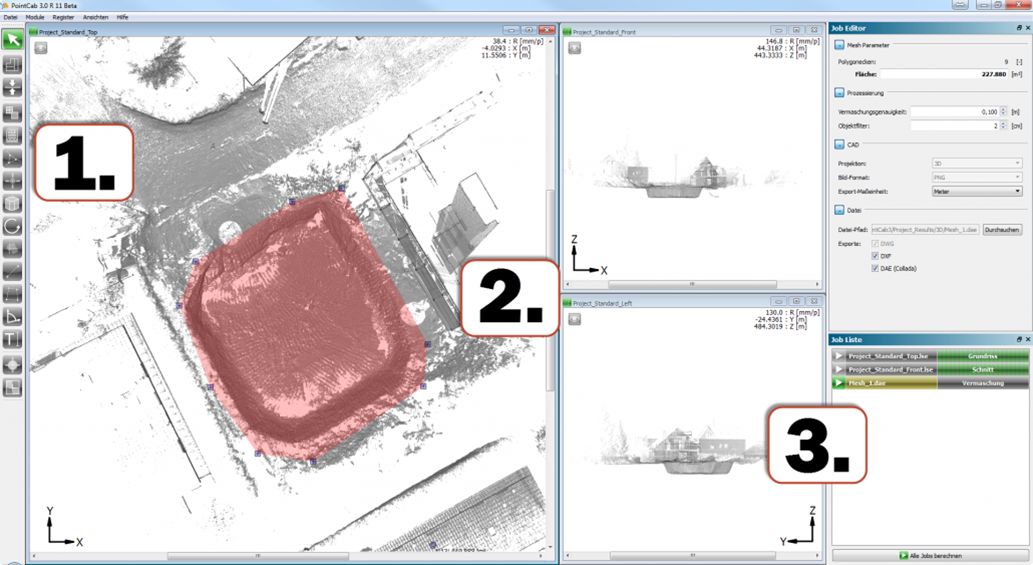

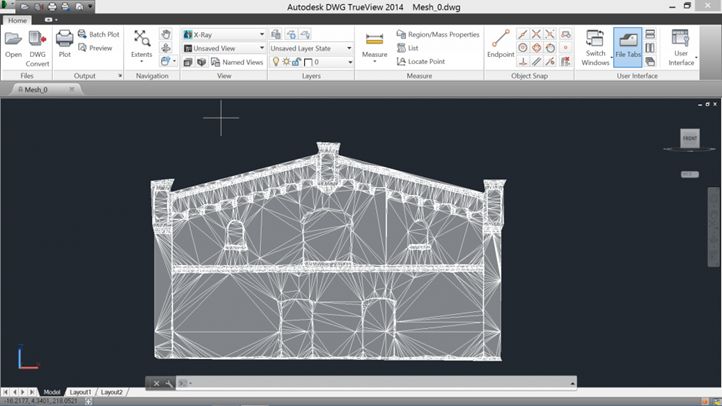

三角网建模(DTM):

生成地形模型



生成建筑模型

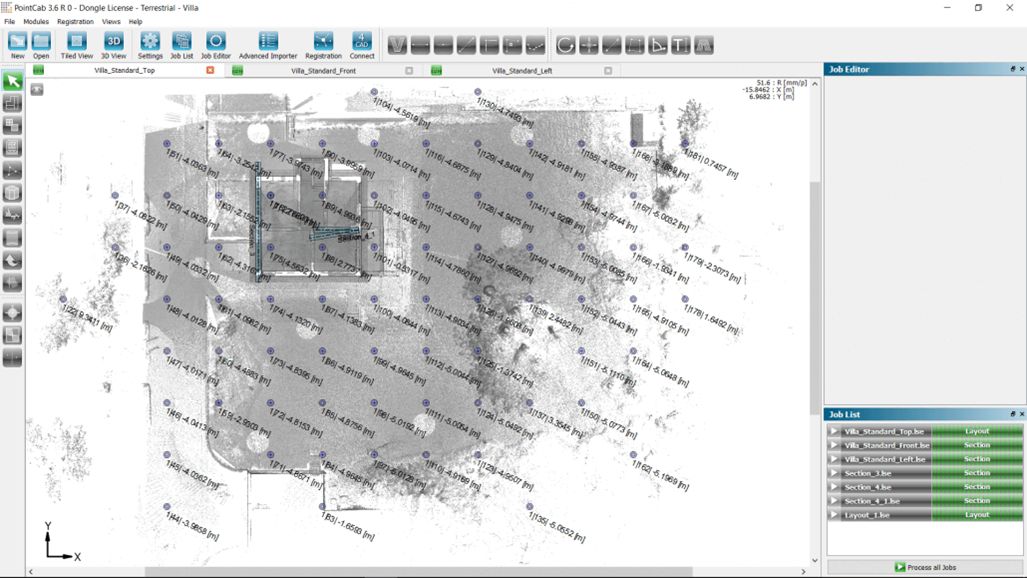

3D点提取:

从三维点云数据单个或批量(栅格形式)输出三维坐标

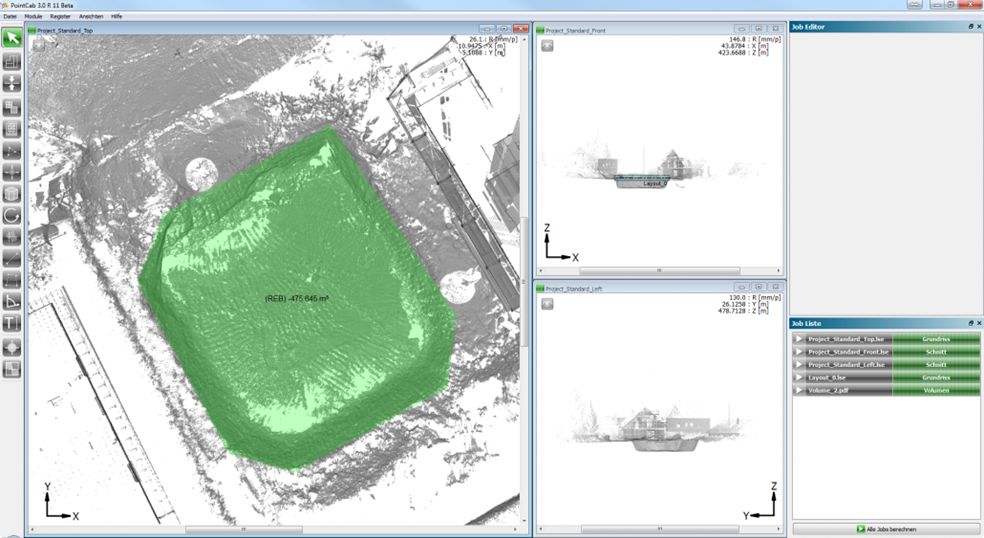

体积计算:

输入计算边界、起算高程即可计算所需的方量

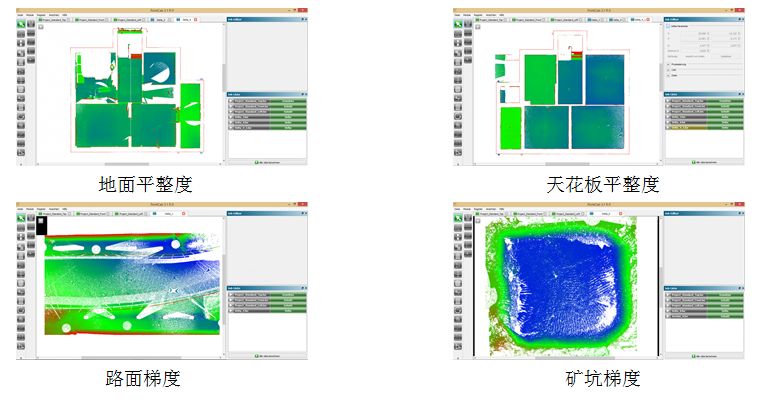

平整度检测:

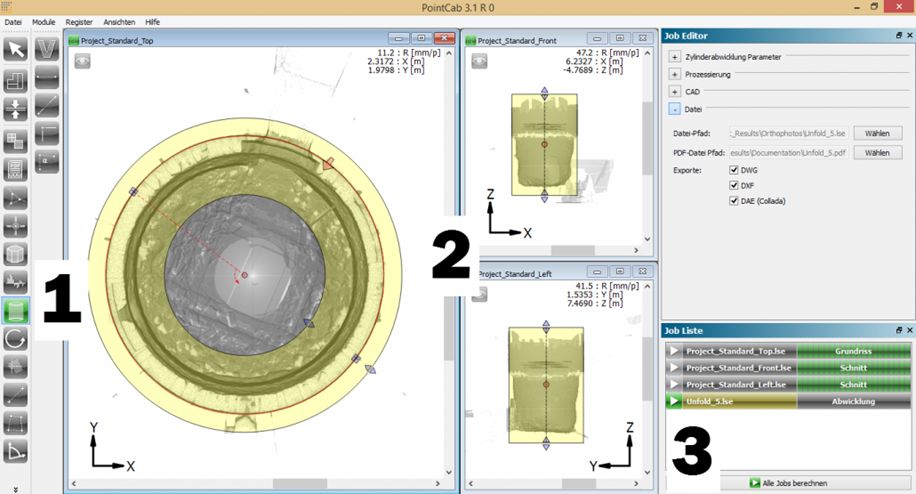

柱形展开:

柱形物体展开与分析

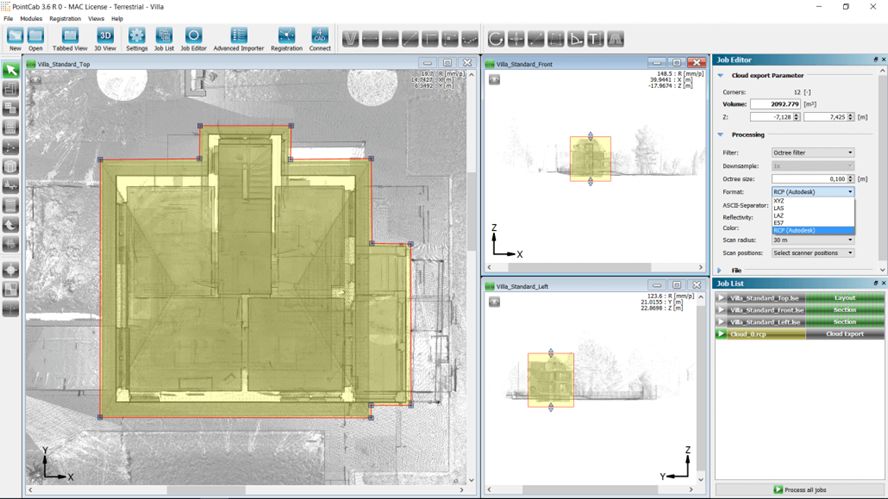

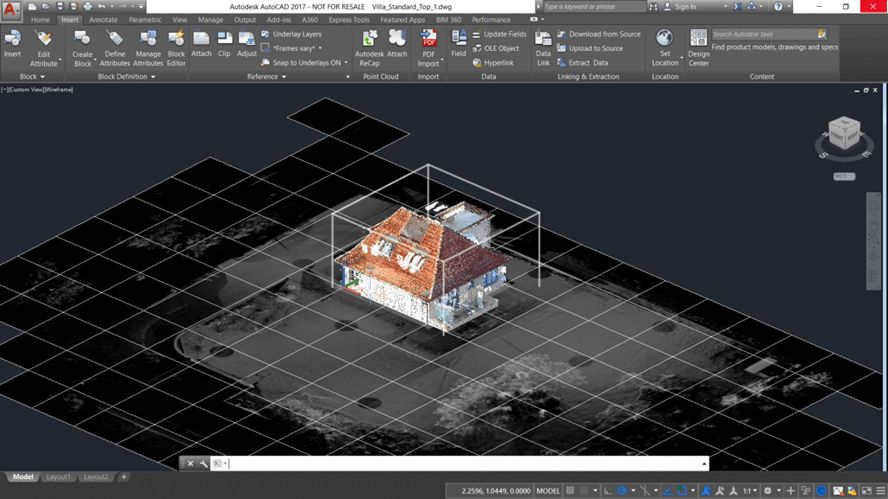

点云导出:

柱形物体展开与分析导出功能可以快速分割、抽希点云数据,并导出XYZ, LAS/LAZ,E57,以及RCP格式,方便的将点云数据导入AutoCAD,Autodesk Revit。



3. 文档工具集

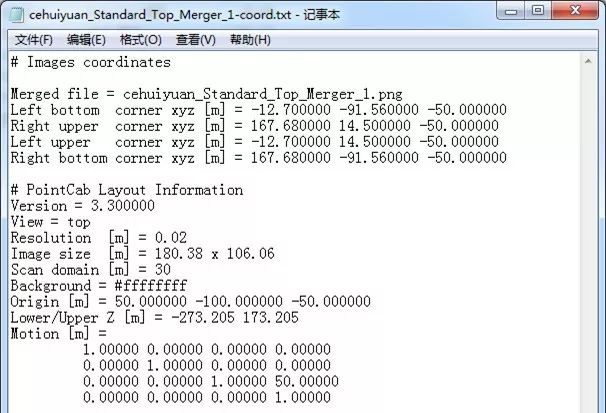

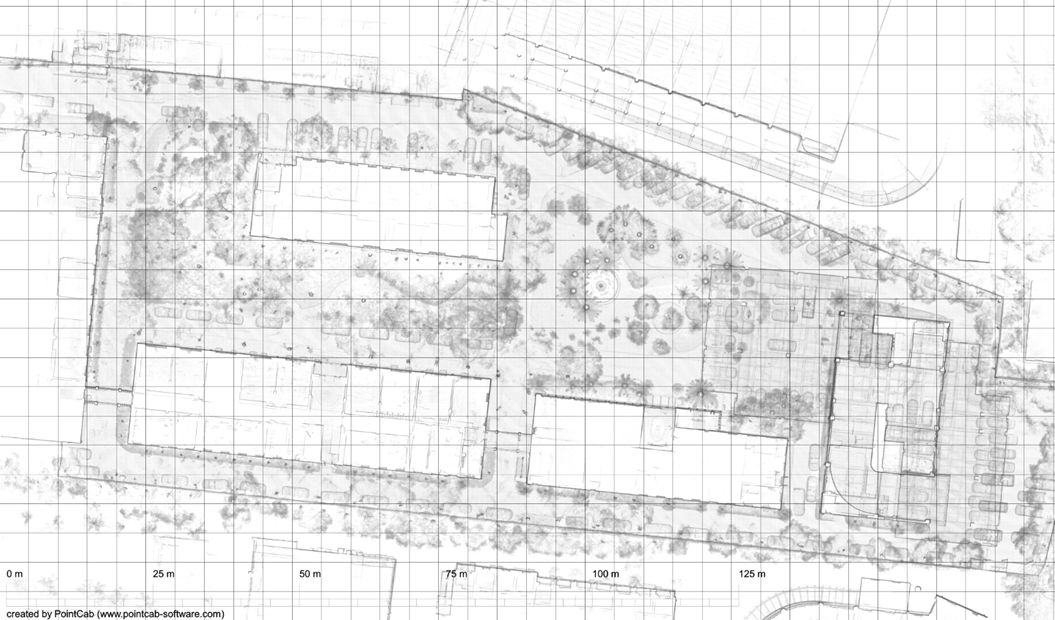

大幅正射影像生成:

生成带坐标的大幅正射影像,并生成坐标文档

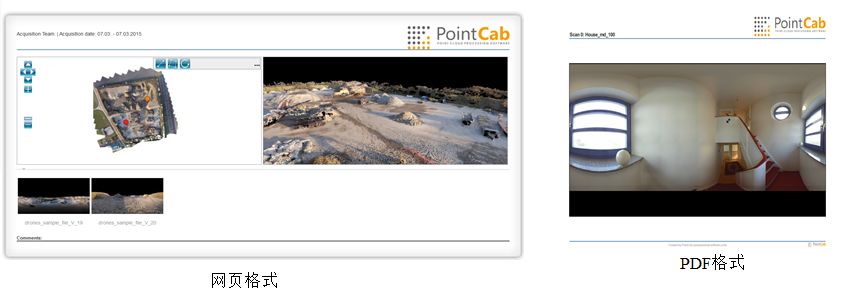

导出Web/PDF格式:

导出Web与PDF格式点云,方便在网络上与客户共享

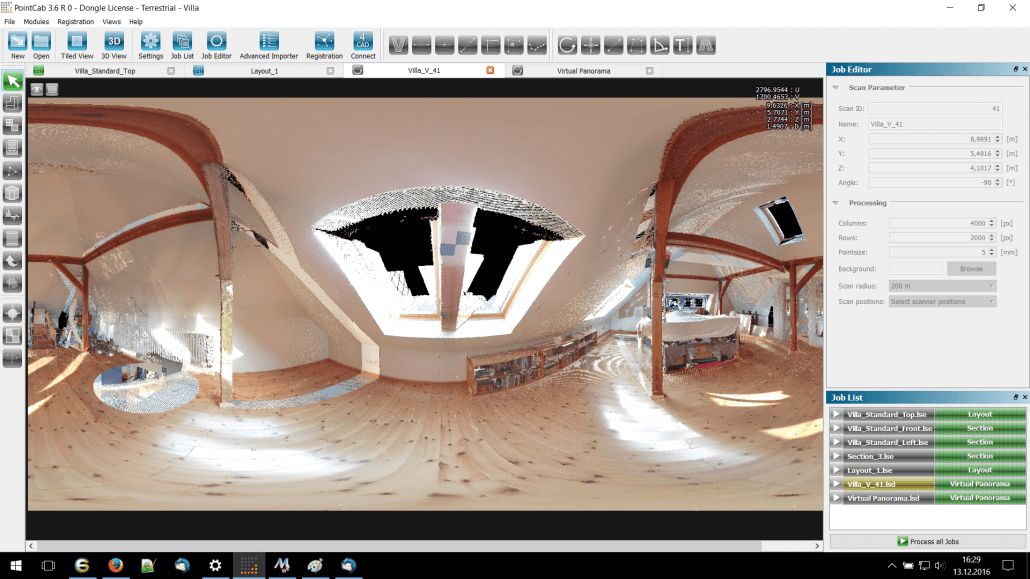

虚拟全景:

利用车载、手持、无人机数据生成虚拟全景

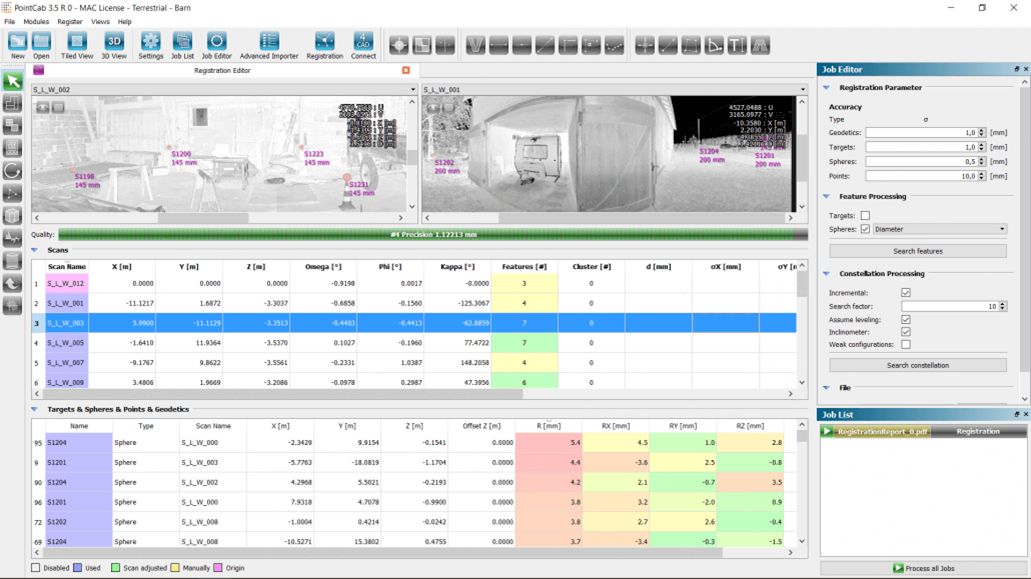

点云拼接

自动搜索标靶球、标靶板,支持1000站以上的数据自动拼接;首创平面系统与高程系统分别拼接的方法,解决部分项目高程数据缺失问题。





4. CAD/BIM平台插件

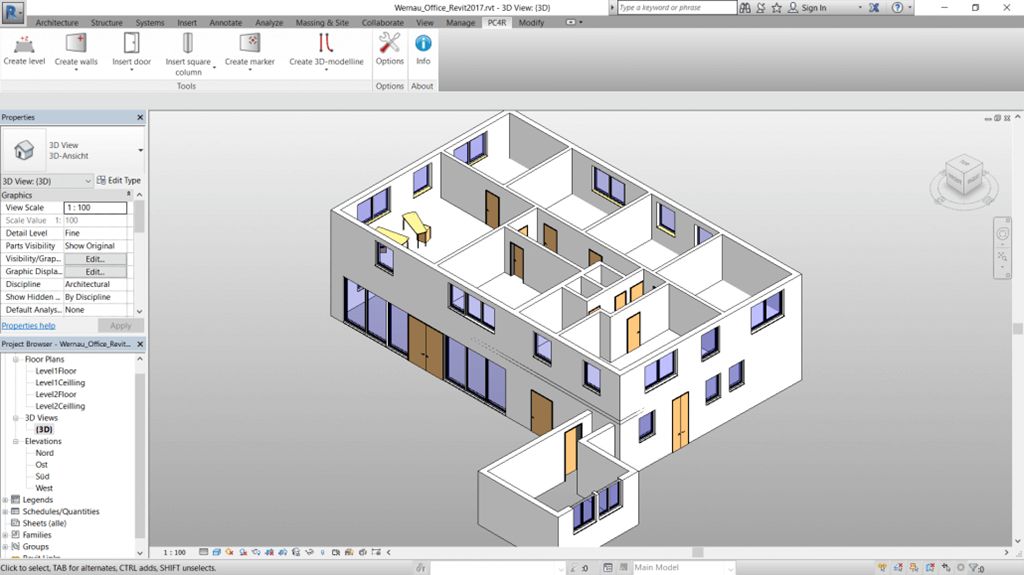

PointCab 4Revit

•PointCab与Revit联动操作;

•实时传输三维坐标至Revit;

•直接生成墙体、窗、门、柱、3D点、3D线等;

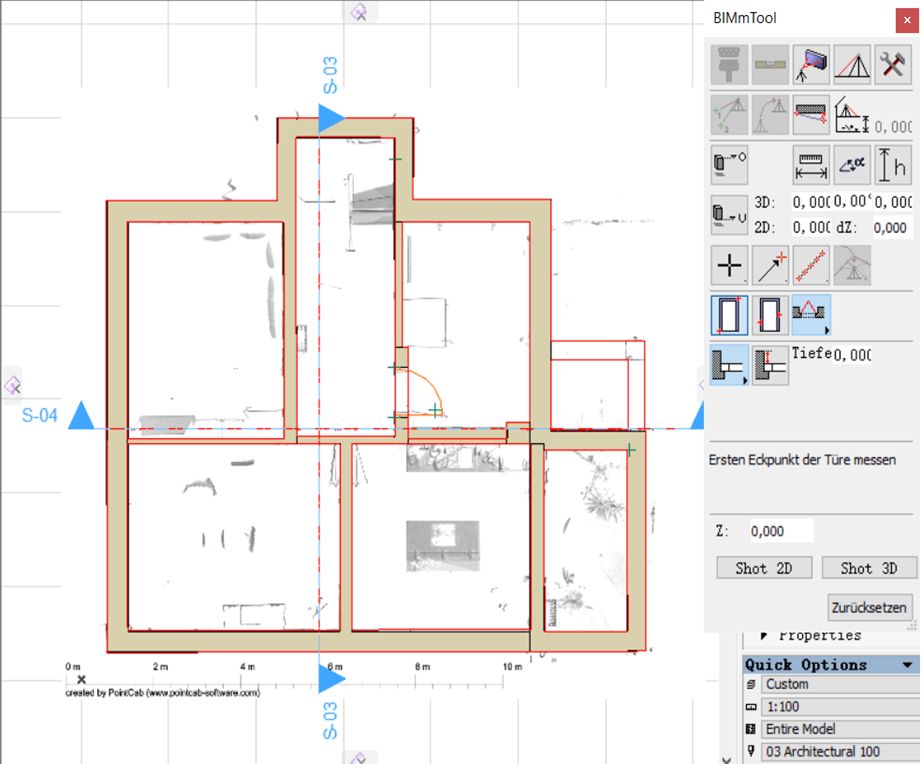

PointCab 4BIMm

•PointCab与ARCHICAD联动操作;

•实时传输三维坐标至ARCHICAD;

•直接生成墙体、窗、门、柱、3D点、3D线等;

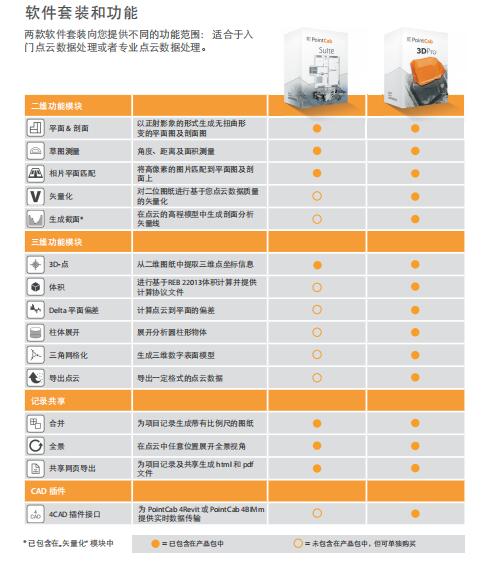

5. 套装与功能对比





咨询:廖先生13308213494

欢迎咨询
