1. 概要

       三维场景下的可视域分析是GIS中一种重要的分析功能。基于三维地形的可视性分析,是运用计算几何原理和计算机图形学技术解决地形上控制点集合的可视性问题的方法和技术。在三维场景下,可视域可应用于旅游中的风景评价、房地产中视线遮挡判断、以及通讯中的信号覆盖或安防视野覆盖等多方面具有计算结果全面、直观等优点。

        本次采用的可视域分析是基于摄影测量的原理利用无人机倾斜飞行得到的实景三维模型为数据基础,通过B3D三维平台进行二次开发得到VMF3DView软件可实现在特定位置对特定目标物体的可视域分析,整体、全面、直观的了解景区相应位置的可视域情况。VMF3DView软件可以帮助用户快速生成关于3D模型的报告。它能够输入模型和预设视角、兴趣点坐标,并自动计算这些视角在某个区域的覆盖率,并生成一个HTML报表。报表上分别有每个视角的模拟图和有指定总览视角的对这些视点覆盖率的统计图使得用户能够更好地了解和分析3D模型的各个方面。此外,VMF3DView软件还具有可定制的功能,可以根据不同的需求进行调整,以满足不同的用户。

本方法的总体技术流程如下:



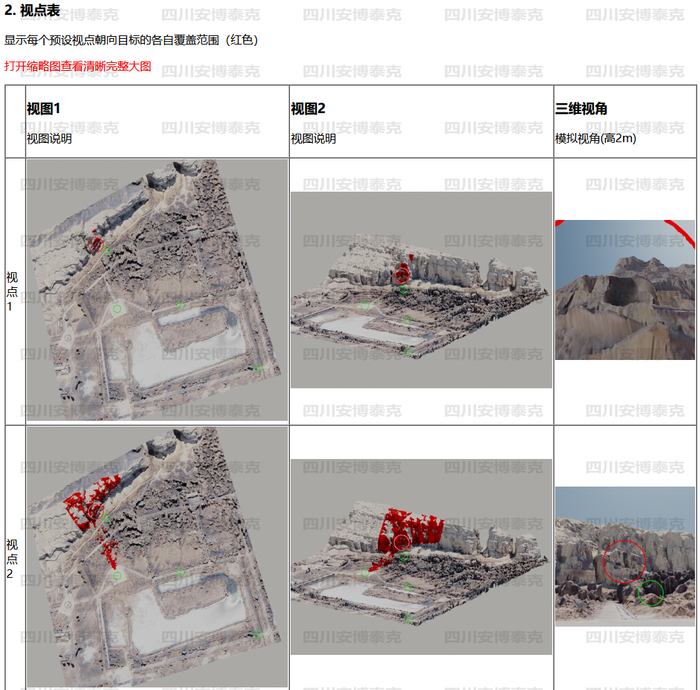

2. 视点表

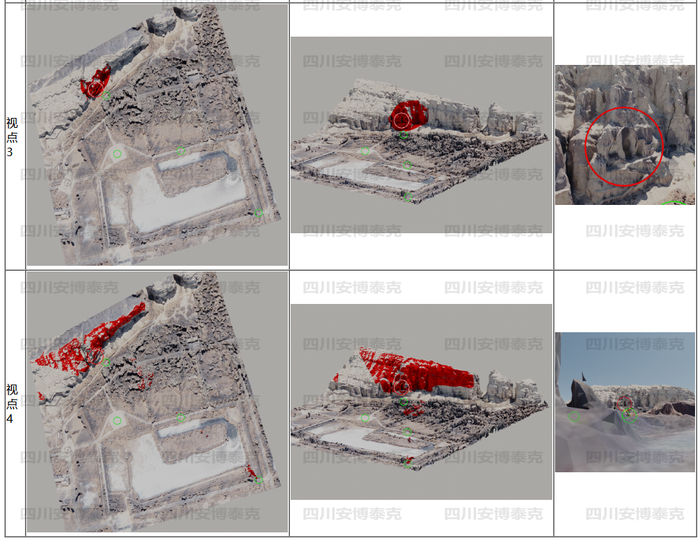

显示每个预设视点朝向目标的各自覆盖范围(红色)



3. 视域统计图

4个视点覆盖区域叠加统计结果。结果映射到标准色谱上。

越趋近红色,表示视点覆盖统计次数越多(具体数量参考视点数量)。

越趋近蓝色,表示视点覆盖统计次数越少,蓝色表示覆盖统计有1次。



4. 结论

通过基于实景模型的三维可视域分析,我们可以直观的从三维实景图上及统计结果上得出结论:四个位置均能看到目标对象。

欢迎咨询
