Terrasolid自动分类点云方法

1. 数据加载

(1) 打开dgn文件(加载软件)

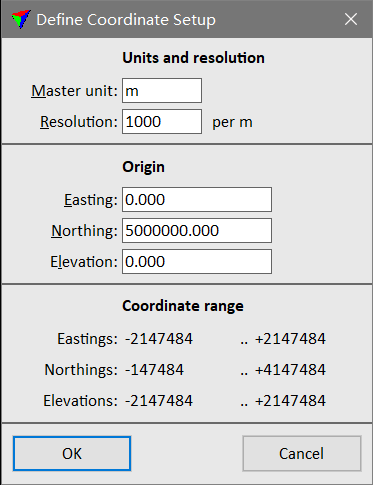

(2) 设置坐标显示范围TerraScan toolbox :Scan Define Coordinate Setup

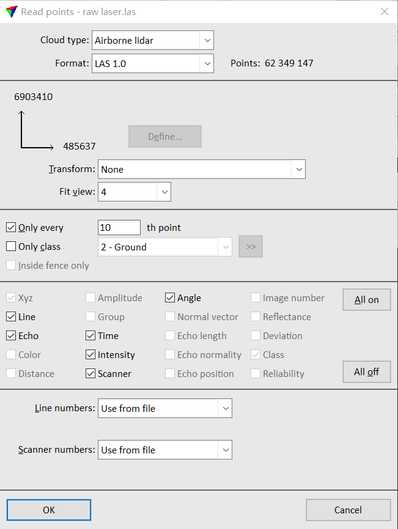

(3) 加载点云抽稀10倍(此处抽稀是为了分块,后续建立工程会导入原始数据)

2. 点云分块

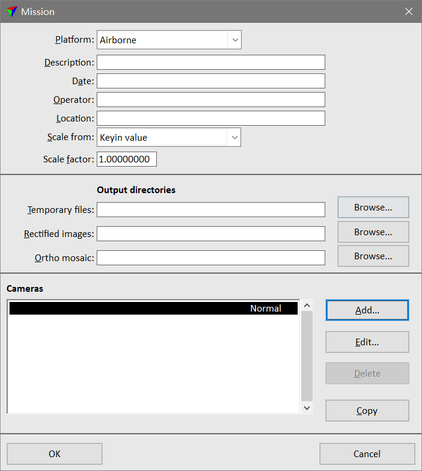

(1) 新建任务激活mission->TerraPhoto menu:Mission->New mission

(2) 将TerraScan中的点云参考到TerraPhoto模块-> TerraPhoto menu:Points-> Load from TerraScan

(3) 设置字体,设置元素层属性(更好的显示区块名称)

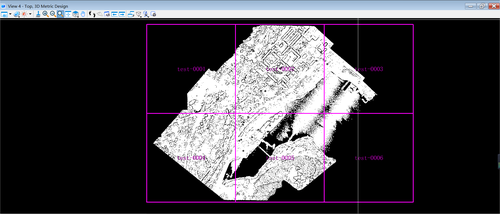

(4) 分幅生成block块的边框-> TerraPhoto toolbox : Place Tile Array

3. 建立工程

(1) 打开定义工程窗口:TerraScan toolbox :1 -5 Define Project,建立新工程

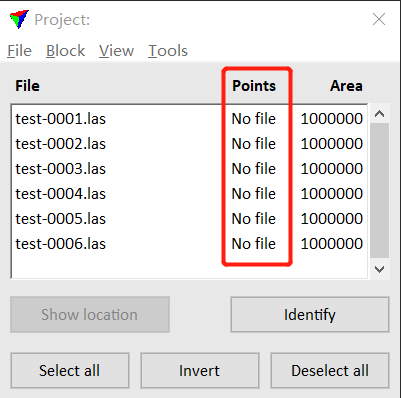

(2) 通过区块多边形生成区块文件->Project:Block->Add by boundaries

(3) 保存项目Project:File\save project as

(4) 加载点云数据到工程文件->Project:File->import points into project

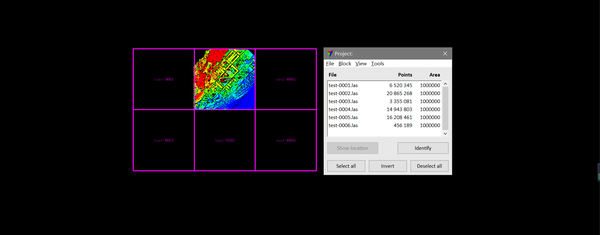

4. 检查分块情况

(1) 打开任意区块检查点云是否正确TerraScan menu:File-> open block

(2) 数据检查

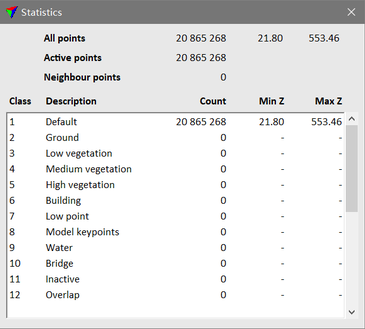

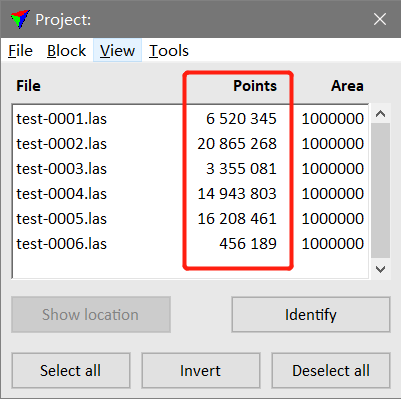

a. 统计点云

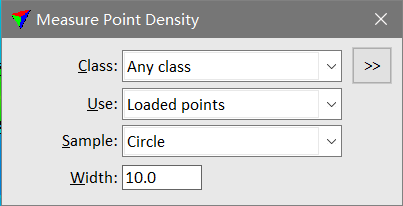

b. 点密度

5. 自动分类

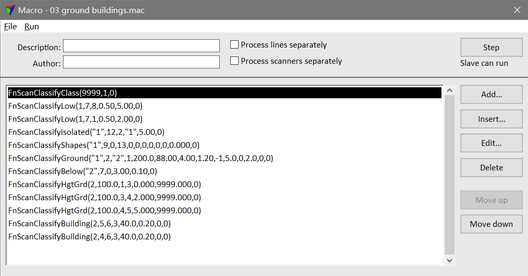

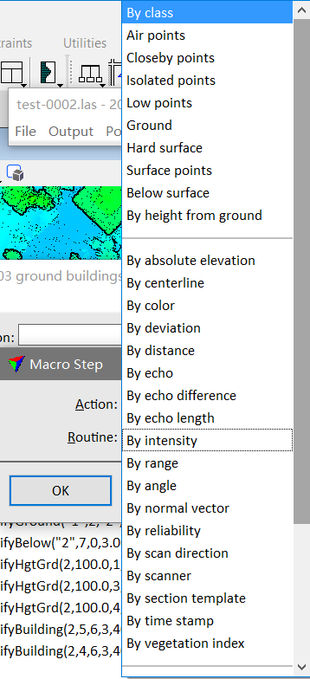

(1) 编辑算法,通过macro功能,组合多个算法进行自动分类

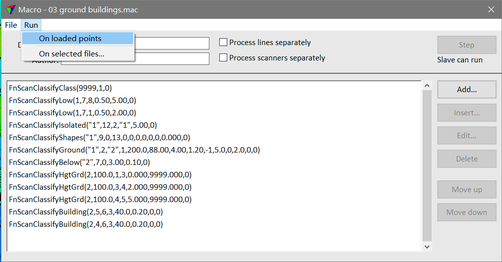

(2) 运行算法

a. 对已加载的点云进行自动分类

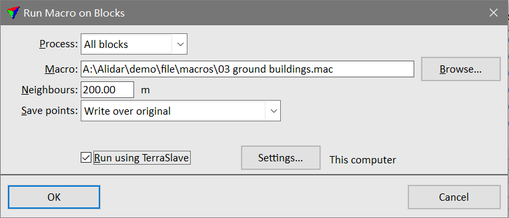

b. 对工程进行自动分类,批处理全部区块点云

(资料来源:TerraSolid中国社区公众号)
